راهنمای جامع انتخاب، مشخصات فنی و خرید

انکر استیل نسوز چیست؟

در صنایع سنگین و محیط‌های با دمای بالا، حفظ و پایداری پوشش‌های نسوز (مانند جرم‌های نسوز، پتوهای سرامیکی و آجرهای عایق) یکی از بزرگترین چالش‌های مهندسی است. انکر استیل نسوز (Refractory Stainless Steel Anchor) به عنوان ستون فقرات عایق‌کاری کوره عمل می‌کند. این قطعات فلزی وظیفه دارند پوشش نسوز را به بدنه فلزی کوره (Shell) متصل نگه داشته و از ریزش، تغییر شکل یا جدا شدن عایق در اثر تنش‌های حرارتی و مکانیکی جلوگیری کنند.

شرکت آذر عایق پارتاک به عنوان یکی از تولیدکنندگان و تامین‌کنندگان پیشرو ملزومات نسوز در کشور، انواع انکر استیل نسوز را با بالاترین کیفیت آلیاژی و مطابق با استانداردهای بین‌المللی طراحی و عرضه می‌کند.





چرا انتخاب انکر استیل نسوز اهمیت حیاتی دارد؟

پوشش‌های نسوز کوره به طور مداوم در معرض نوسانات شدید دما، اتمسفرهای خورنده شیمیایی و لرزش‌های مکانیکی قرار دارند. اگر انکر نسوز از متریال باکیفیت و متناسب با دمای کاری کوره انتخاب نشود، مشکلاتی نظیر موارد زیر رخ خواهد داد:

• تخریب زودهنگام کوره: اکسیداسیون یا ذوب شدن انکرها باعث ریزش ناگهانی نسوزها می‌شود.
• اتلاف شدید انرژی: با ریزش عایق، حرارت مستقیم به بدنه فلزی کوره رسیده و علاوه بر هدررفت انرژی، بدنه دفرمه می‌شود.
• توقف خط تولید (Shutdown): تعمیرات اضطراری کوره هزینه‌های سنگینی را به صنایع تحمیل می‌کند.

به همین دلیل، انتخاب گرید آلیاژی صحیح و شکل هندسی مناسب انکر بر اساس شرایط کاری کوره، تضمین‌کننده طول عمر کل سیستم عایق‌کاری است.

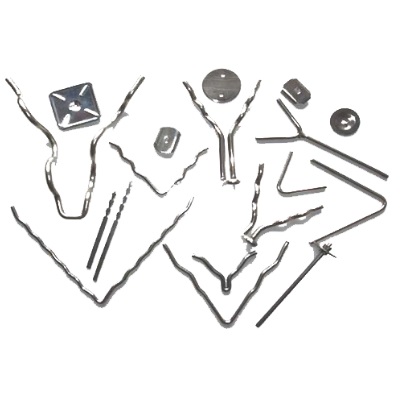

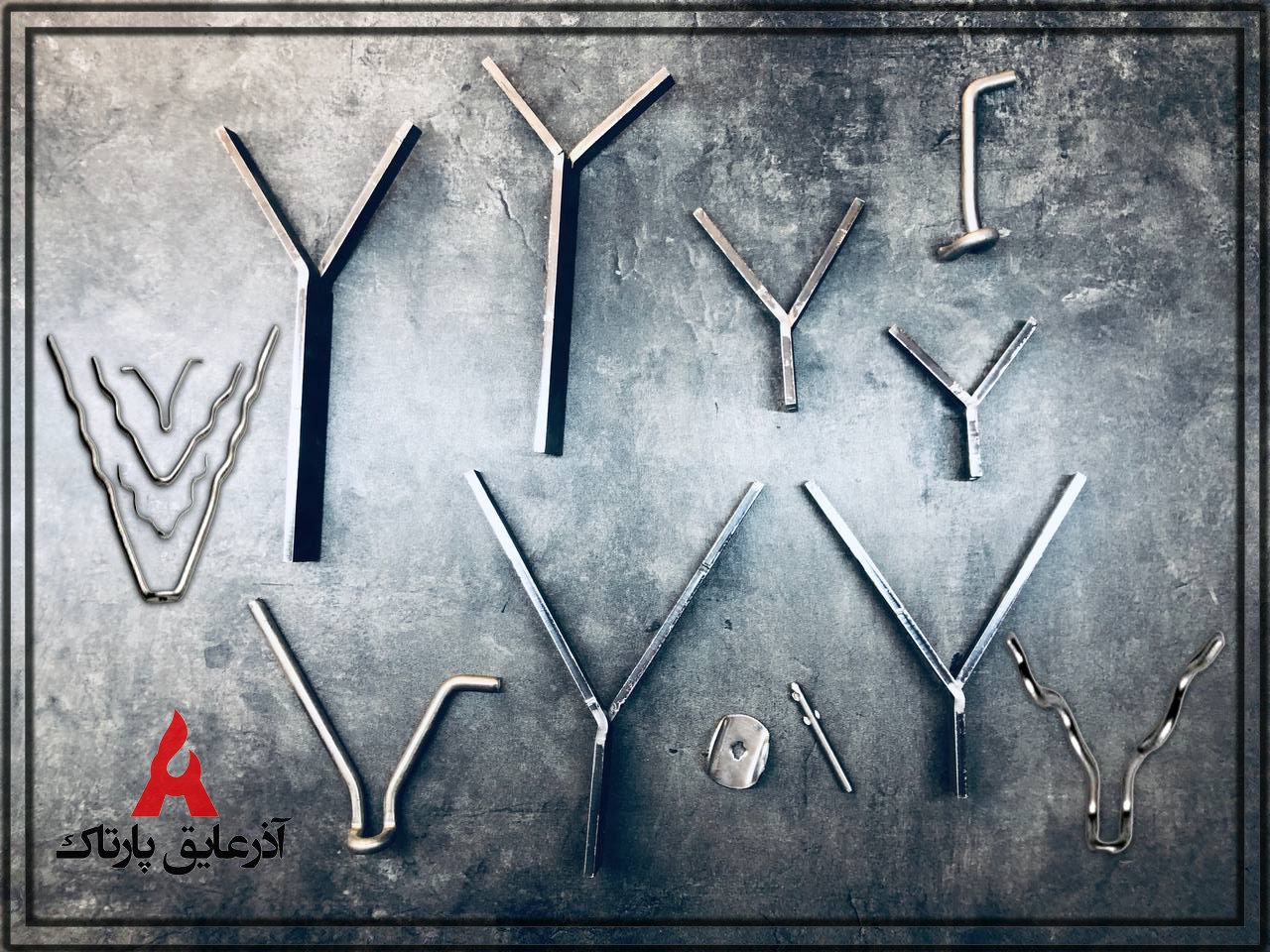

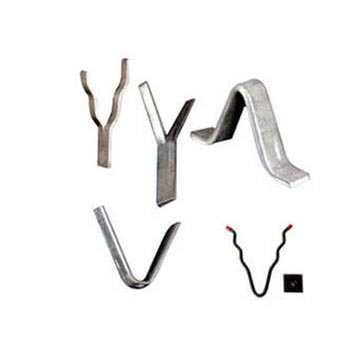

انواع انکر استیل نسوز از نظر شکل هندسی

طراحی هندسی انکر نسوز بستگی به نوع پوشش (جرم ریختنی، کوبیدنی یا پتوهای سرامیکی) و ضخامت آن دارد. پرکاربردترین اشکال انکر عبارتند از:

۱. انکر V شکل (V-Anchors)

ساده‌ترین و پرکاربردترین نوع انکر فلزی برای مهار جرم‌های نسوز سبک و نیمه‌سنگین است. زاویه باز شدن بال‌های V معمولاً بین ۶۰ تا ۹۰ درجه طراحی می‌شود تا چسبندگی بهتری با بتن نسوز ایجاد کند.

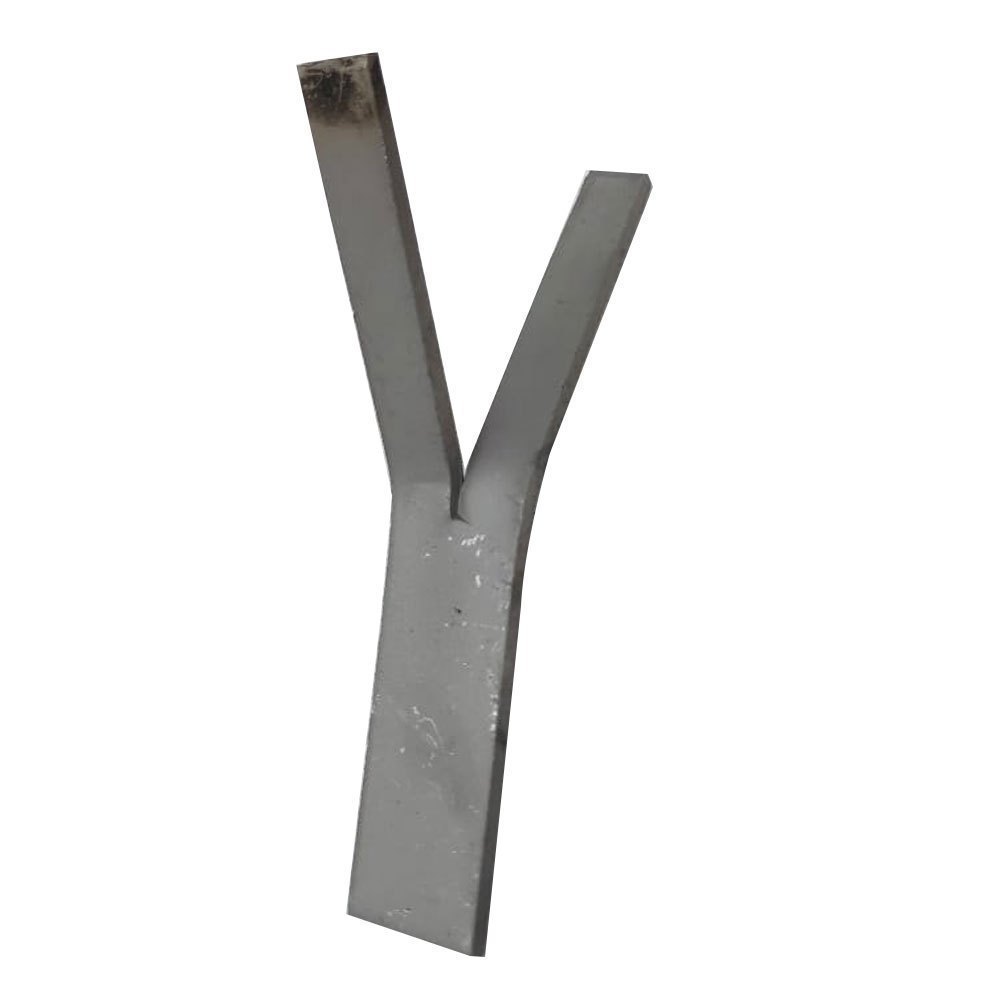

۲. انکر Y شکل (Y-Anchors)

این انکرها مقاومت مکانیکی بالاتری نسبت به مدل‌های V دارند و برای لایه‌های ضخیم‌تر بتن یا جرم نسوز در دیواره‌ها و سقف کوره که تحت فشار جاذبه هستند، استفاده می‌شوند.

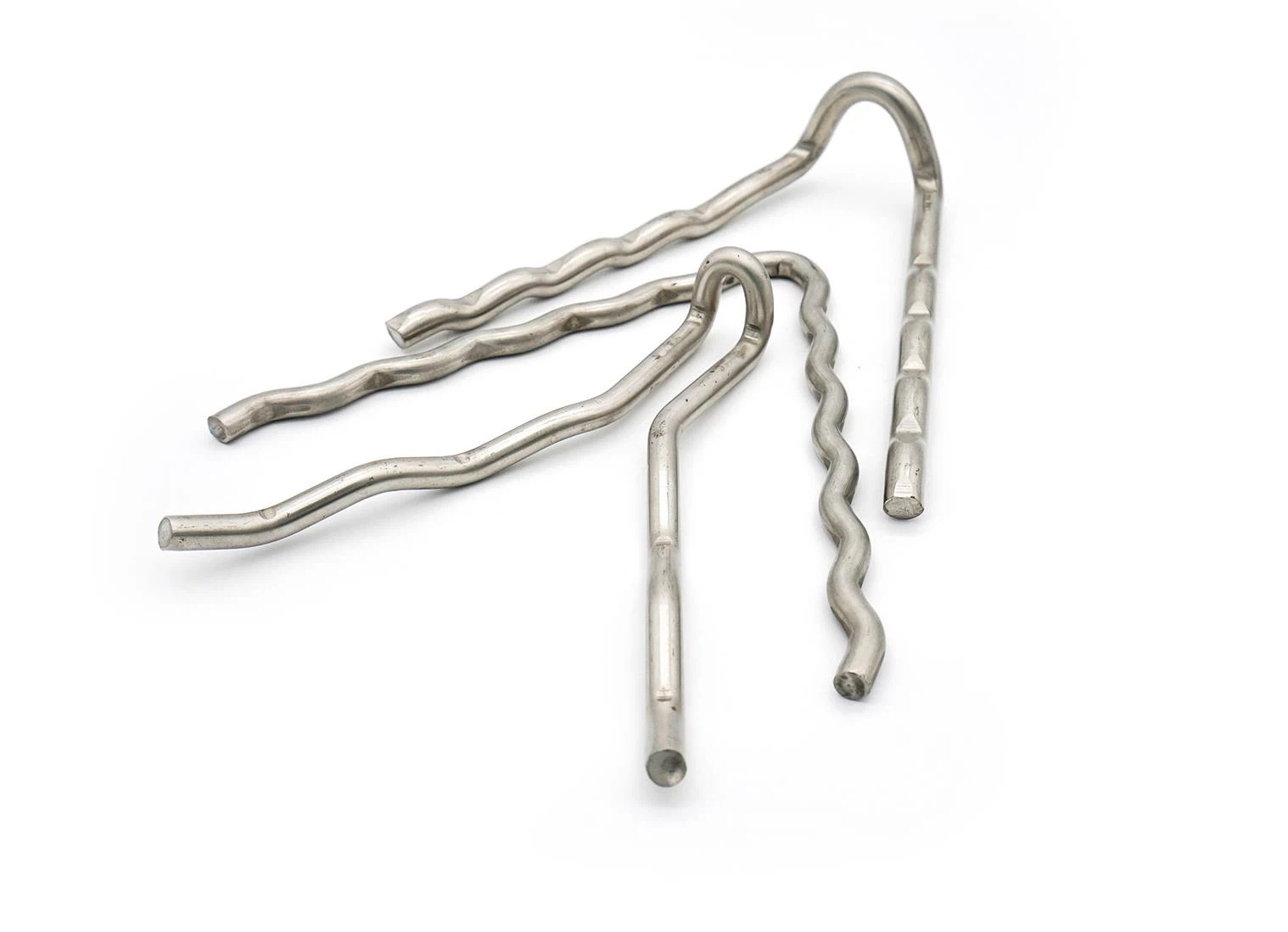

۳. انکر با شاخک‌های موج‌دار (Corrugated Anchors)

انحناهای ایجاد شده در طول بدنه این انکرها باعث افزایش فوق‌العاده درگیری فیزیکی (Mechanical Keying) بین استیل و جرم نسوز می‌شود و از لغزش عایق در اثر لرزش‌ها جلوگیری می‌کند.

۴. انکرهای رزوه دار و پیچ و مهره‌ای (Threaded Anchors)

برای اتصال قطعات پیش‌ساخته نسوز یا در مواردی که نیاز به رگلاژ و تنظیم فاصله عایق وجود دارد، از انکرهای رزوه‌دار به همراه مهره‌های نسوز استفاده می‌شود.





گریدهای آلیاژی انکر نسوز و تحمل دمایی آن‌ها

جنس انکرهای فلزی معمولاً از استیل‌های دیرگداز و آلیاژهای پایه نیکل-کروم انتخاب می‌شود. در جدول زیر، رایج‌ترین گریدهای مورد استفاده در صنایع به همراه محدوده دمایی مجاز آورده شده است:

مشخصات فنی

گرید آلیاژی انکر	استاندارد AISI / DIN	حداکثر دمای کارکرد مستمر	ویژگی‌های برجسته و کاربرد
استیل ۳۰۴	1.4301	تا 750 درجه سانتیگراد	مقاومت خوب در دمای پایین، مناسب برای لایه‌های پشتیبان (Back-up) و مناطق کم‌دما
استیل ۳۱۶	1.4401	تا 800 درجه سانتیگراد	دارای مولیبدن، مقاومت عالی در برابر خوردگی اسیدی و اتمسفرهای شیمیایی فعال
استیل ۳۰۹	1.4828	تا 950 درجه سانتیگراد	مقاومت اکسیداسیون خوب در دماهای متوسط، مناسب برای صنایع سیمان و گچ
استیل ۳۱۰	1.4845	تا 1100 درجه سانتیگراد	محبوب‌ترین گرید نسوز؛ درصد بالای کروم و نیکل، مقاومت عالی در برابر پوسته شدن و حرارت بالا
استیل ۳۲۱	1.4541	تا 850 درجه سانتیگراد	پایدار شده با تیتانیوم، مقاومت عالی در برابر رسوب کاربید در حین جوشکاری
اینکونل ۶۰۱	2.4851	تا 1250 درجه سانتیگراد	آلیاژ فوق پیشرفته پایه نیکل؛ مقاومت بی‌نظیر در برابر اکسیداسیون و خوردگی در دماهای فوق‌مرتفع





کاربرد انکر استیل نسوز در صنایع کلیدی

این تجهیزات کوچک اما حیاتی، در قلب تمامی کوره‌های حرارتی صنایع مادر ایران حضور دارند:

• صنایع فولاد و ذوب آهن: در پیش‌گرم‌کن‌ها، کوره‌های پاتیل، واگن‌های کوره و دیواره‌های جانبی.
• صنایع سیمان و آهک: در بخش پیش‌گرم‌کن (Preheater)، نازل کلینکر، هود کوره دوار و داکت‌های گاز داغ.
• پتروشیمی و پالایشگاه: در کوره‌های ریفرمر، زباله‌سوزها، دودکش‌ها و واحدهای کراکینگ کاتالیزوری.
• صنایع کاشی و سرامیک: در بدنه و واگن‌های کوره‌های تونلی و غلتکی.

فاکتورهای کلیدی در انتخاب و طراحی انکر نسوز

برای اینکه سیستم نسوز کوره شما بالاترین راندمان را داشته باشد، مهندسان آذر عایق پارتاک در زمان طراحی و سفارش، فاکتورهای زیر را بررسی می‌کنند:

1. نوع متریال نسوز کوره: آیا از جرم سبک (Insulating) استفاده می‌کنید یا جرم سنگین (Dense)؟ وزن جرم بر ابعاد و ضخامت انکر تاثیر مستقیم دارد.
2. نوع اتمسفر کوره: اتمسفر کوره احیایی است یا اکسیدی؟ وجود گازهای گوگردی یا کلر، گرید آلیاژ را تغییر می‌دهد.

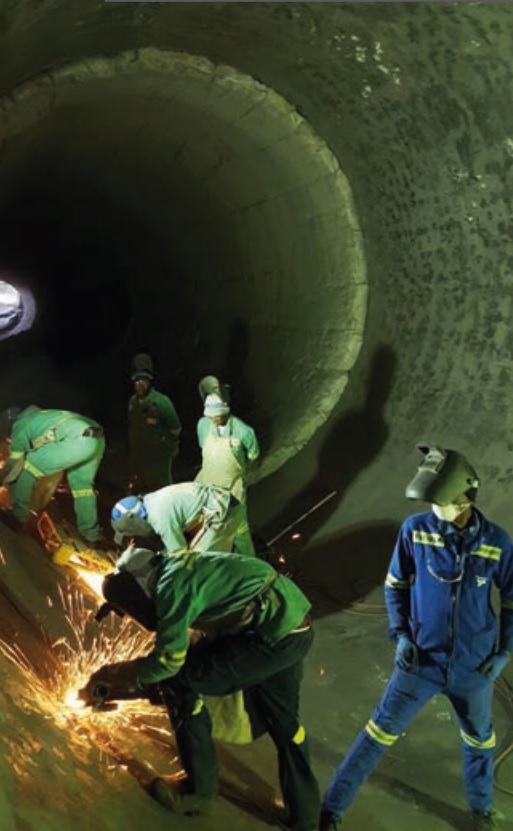

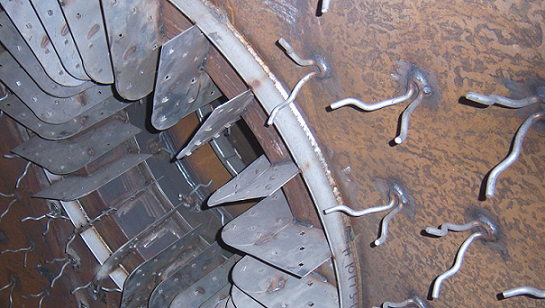

3. روش نصب (جوشکاری): قابلیت جوش‌پذیری پایه انکر به بدنه فلزی کوره بسیار مهم است. برای مثال گرید پایه‌جوش باید با بدنه کوره همخوانی داشته باشد یا از الکترودهای تخصصی مانند الکترودهای پایه نیکل استفاده شود.
4. فاصله و تراکم انکرها (Spacing): تعداد انکرها در هر مترمربع باید بر اساس وزن عایق و موقعیت (سقف، دیواره یا کف) به دقت محاسبه شود تا بار اضافی ایجاد نکند.



چرا خرید انکر استیل نسوز از آذر عایق پارتاک؟

شرکت آذر عایق پارتاک با سال‌ها تجربه در زمینه تامین و تولید عایق‌های حرارتی و فرآورده‌های نسوز در اصفهان، مزایای زیر را برای مشتریان خود فراهم کرده است:

• ضمانت اصالت آلیاژ: تمامی انکرهای تولیدی با برگه آنالیز معتبر آزمایشگاهی به درخواست شما (SGS یا آزمایشگاه‌های مرجع متالورژی ایران) ارائه می‌شوند تا از گرید واقعی استیل (مانند ۳۱۰ یا ۳۰۹) اطمینان یابید.
• تولید سفارشی (Custom Design): امکان تولید انواع انکرهای فلزی در ابعاد، ضخامت‌ها و اشکال خاص هندسی بر اساس نقشه فنی پروژه شما.
• مشاوره مهندسی رایگان: کارشناسان متالورژی و نسوز ما آماده‌اند تا با بررسی شرایط دمایی کوره شما، بهترین گرید آلیاژی را پیشنهاد دهند تا از هزینه‌های اضافی جلوگیری شود.
• قیمت رقابتی و دست اول: به دلیل حذف واسطه‌ها و ارتباط مستقیم با صنایع مصرف‌کننده.



سوالات متداول در مورد انکر استیل نسوز (FAQ)

۱. تفاوت انکر سرامیکی و انکر فلزی (استیل) چیست؟

انکر فلزی (استیل نسوز) به دلیل شکل‌پذیری عالی، نصب آسان با جوشکاری و مقاومت بالا در برابر ضربه و شوک، برای دماهای زیر 1200 درجه سانتیگراد مناسب است. اما برای دماهای بالاتر از 1200 درجه تا 1600 درجه سانتیگراد (مانند مناطق پخت کوره سیمان یا سقف کوره‌های قوس) حتماً باید از انکرهای سرامیکی (Ceramic Anchors) با درصد آلومینای بالا استفاده کرد.

۲. چرا در کوره از استیل معمولی (مانند استیل ساختمانی) استفاده نمی‌شود؟

استیل‌های معمولی در دماهای بالای 400 درجه سانتیگراد مقاومت مکانیکی خود را از دست می‌دهند و در مجاورت هوا به سرعت دچار اکسیداسیون (پوسته شدن) و تخریب ساختاری می‌شوند. استیل‌های نسوز دارای درصدهای بالای کروم و نیکل هستند که لایه‌ای محافظ در برابر اکسیژن داغ ایجاد می‌کند.

۳. نحوه چیدمان انکرها در کوره به چه صورت است؟

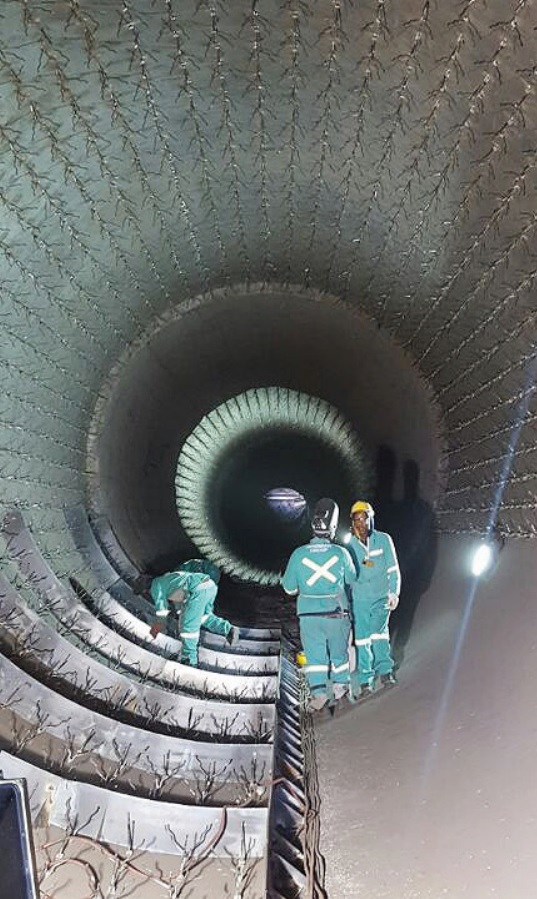

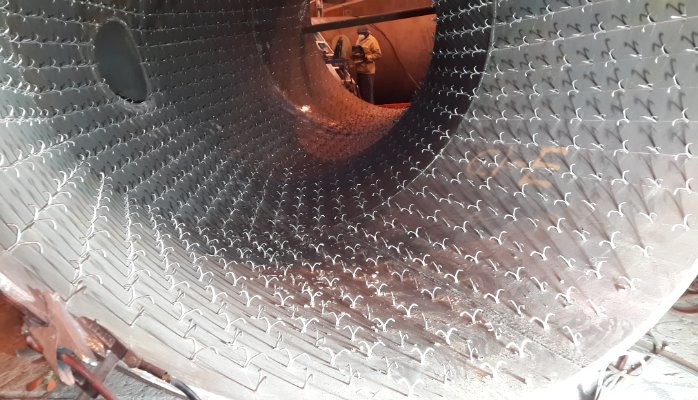

تعداد و فواصل انکرها به وزن جرم نسوز بستگی دارد. به طور استاندارد در سقف کوره به دلیل نیروی جاذبه، تراکم انکرها بیشتر (حدود 16 تا 20 عدد در هر مترمربع) و در دیواره‌ها کمتر (حدود 9 تا 12  عدد در هر مترمربع) طراحی می‌شود. همچنین چیدمان باید به صورت زیگزاگ (شطرنجی) باشد تا تنش حرارتی در یک خط متمرکز نشود.

۴. چطور می‌توان قیمت روز انکر استیل نسوز را استعلام کرد؟

قیمت انکرهای نسوز مستقیماً به قیمت جهانی نیکل و کروم، گرید آلیاژی انتخابی، ضخامت ورق یا میلگرد و تعداد سفارش بستگی دارد. شما می‌توانید برای دریافت کاتالوگ، مشاوره تخصصی و استعلام قیمت با شماره‌های دفتر مرکزی آذر عایق پارتاک تماس بگیرید.یا از طریق دکمه "الان استعلام بگیر" در بالای همین صفحه استفاده نمایید .
